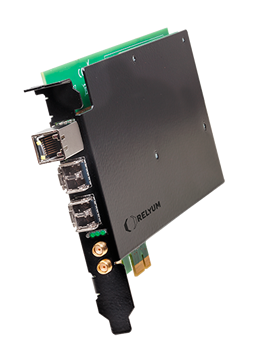

RELY-SYNC-HSR/PRP-PCIe可以作为多媒体PCIe Redbox-DAN在不同的应用中使用，充当高可用性网络的HSR/PRP节点，并将以太网网段与HSR/PRP网络连接。

PCI Express（PCIe）是最扩展的高速串行计算机扩展总线。它是PC计算机中扩展板的实际标准，并且已在工业PC甚至SCADA系统中获得认可。

RELY-SYNC-HSR/PRP-PCIe是一种智能可插拔板，在同一设备中包含硬件和软件资源，以实现专门的网络、同步、和面向安全的服务。

该设备使用专用硬件进行低延迟切换，并基于IEEE 1588标准实现高精度时钟同步。

这些关键功能使RELY-SYNC-HSR/PRP-PCIe平台成为用于关键环境的最可靠和多功能的网络设备。

通讯技术

• 监督帧的自主管理和IEEE 1588-2008 PTPv2支持
• HSR环网的直通操作可最大程度地减少环网中的延迟
• PRP和以太网操作的存储与转发
• 2个HSR/PRP/以太网端口
• 1个以太网端口
• 介质选件（SFP固定框架）：
  • 10/100/1000Base-T
  • 1000Base-X
  • 100Base-FX
• 零丢包冗余模式：
  • IEC 62439-3 v3第5条“高可用性无缝冗余（HSR）”
  • 支持的模式：H，N，T，U，HSR-SAN，PRP-HSR，HSR-HSR
  • IEC 62439-3 v3第4条“并行冗余协议（PRP）”
  • 支持的模式：重复丢弃，重复接受，透明接收，PRP-HSR
• 可选的冗余模式：
  • IEC 62439-2第5条“媒体冗余协议（MRP）”
  • 以太网IP的“设备级环（DLR）”
  • RSTP IEEE802.1w
• VLAN支持
• 基于以太网类型或IEEE 802.1P流量优先级
• 1个PPS输出
• PCIex1
• 通过可选适配器无缝集成在旧Legacy PCI系统上

软件功能

• 以太网驱动程序可用于大多数操作系统（Linux，Windows，VxWorks等）
• IEEE 1588-2008 PTPv2普通时钟和边界时钟支持
• 配置文件：默认，电源，IEC 61850-9-3，AS

处理性能

• 板载FPGA，用于高速网络交换和PTP时间戳
• 多核CPU单元支持自主软件应用

配置管理

• 板载集成Web服务器，可提供HTML5-GUI配置访问权限：
  • 可通过HTTP（S）访问
  • 配置文件配置和固件更新
  • 实时网络监控
