简介

CAN总线诊断仪PCAN-Diag2是一款具有多种功能的手持式CAN诊断工具，它能够检测CAN总线，如CAN总线的传输速率（比特率）检测、总线负载测量和终端测量。 也可以接收CAN报文，它可以传输单个报文或它们的整个序列。 另外，内部存储卡可以实现CAN数据流的示踪和回放。

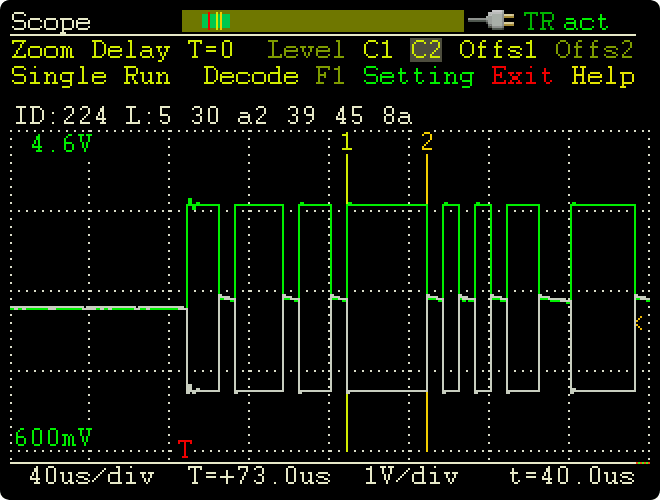

PCAN-诊断仪内置的2通道示波器可显示CAN信号。单个CAN ID和各种事件可用作触发。从模拟信号解码CAN帧，例如，探测帧内的错误。

接收到的CAN报文可以用符号显示，实现更清晰和轻松配置。通过产品附带的 PCAN Symbol Editor 符号编辑软件可轻松生成符号文件。

用户可用旋钮选择和操作单独的诊断功能。高速CAN可替换，CAN收发器模块可以根据需要与低速或单线CAN连接。

规格

• 高速CAN( ISO 11898-2），CAN收发器模块可根据需要换成低速CAN（ISO 11898-3）或者单线CAN（SAE J2411）
• 符合CAN规范 2.0 A/B
• CAN总线连接是9针的D-Sub (符合 CiA® 303-1)
• 显示屏：320x240像素分辨率
• 电池（4节1.5V AA）供电或者使用附带的电源适配器（适配器上有低电压插座）
• 2GB 内存卡用于保存工程。连接PC时也可用于USB大容量存储器
• 工作温度：0 至 50 °C (32 至 122 °F)

• 分析物理层和协议层上的CAN网络
• 从预设列表或者8个用户定义值中选择比特率
• 基于一个固定值列表自动探测比特率
• 可切换只听模式
• 可切换安静启动功能（在错误比特率下的只听模式）
• 用符号文件显示接收的CAN报文，包括枚举（数值的列表）、多工器、和ID范围。

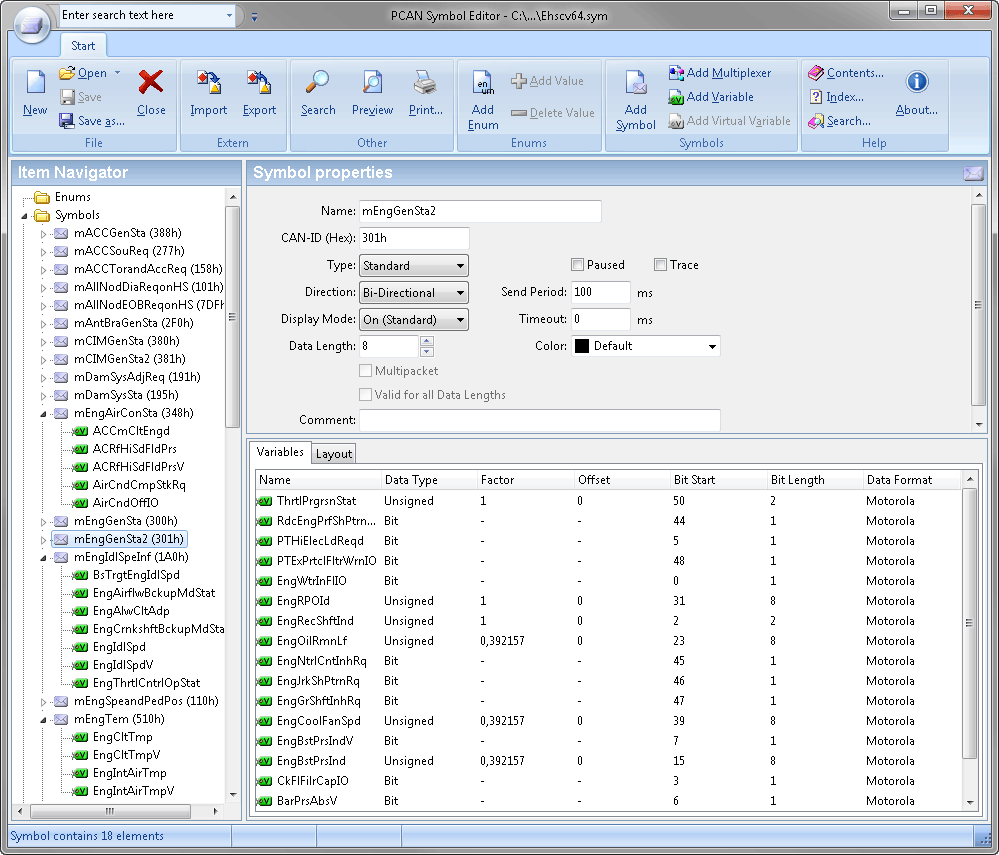

• 符号文件可以通过附带的Windows®符号编辑软件PCAN Symbol Editor创建
• 接收的CAN报文记录到内存卡上，如果需要，可带CAN ID过滤
• 回放示踪文件
• 通过附带的Windows®软件PEAK-Converter可把示踪文件转换成各种输出格式

• 传送单个CAN帧或CAN帧列表
• CAN数据的十进制、十六进制、或二进制录入。在运行时期间改变单个传送报文的数据
• 测量CAN总线负载，用时间图显示，可切换显示错误帧
• 总线负载时间图可以保存为位图截屏
• 即便系统正在运行，也可测量高速CAN总线的终端
• 根据所使用的收发器模块，可切换的CAN终端用于连接总线
• 测量CAN接头（D-Sub）所有引脚的电压
• 在工程中管理设备配置、传输列表、符号文件以及所有记录的数据（截屏、踪迹、和CSV文件）
• 在总线离线下可选自动回位

点击图片看大图

PCAN-Diag Editor for Windows®编辑软件特性，随产品附带：

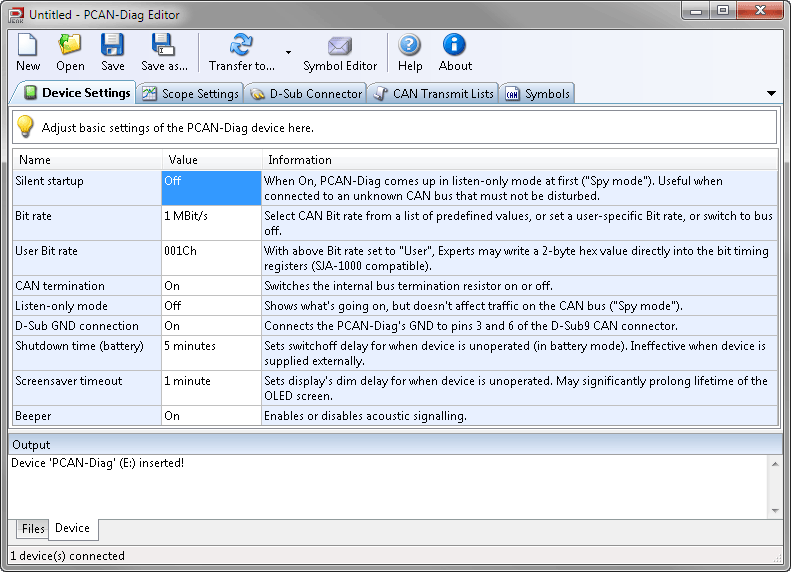

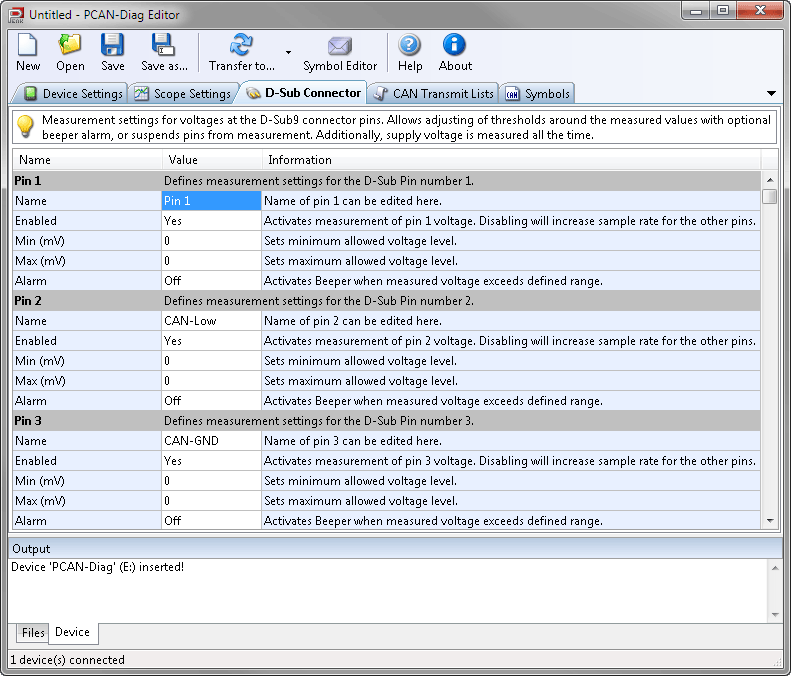

• 方便配置所有可用设备的设置
• 编译传送列表
• 每个工程项目配置最多8个比特率
• 设备配置、传输列表以及相关符号文件可保存在工程中
• 通过USB连接将工程传送到PCAN-Diag 2的存储卡

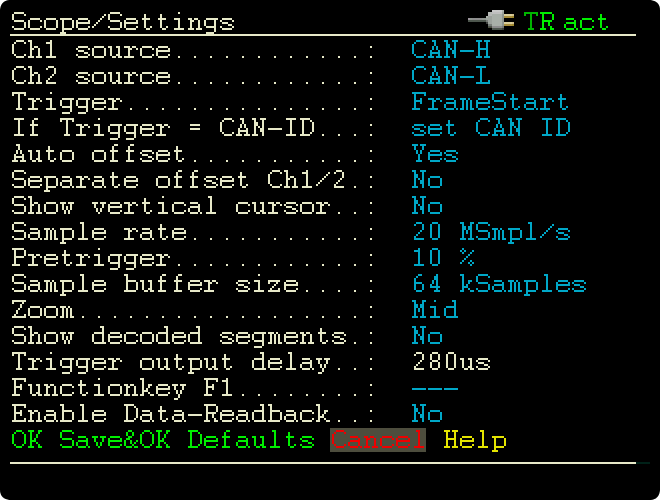

• 示波器含两个独立测量通道，每个通道最大采样率为20MHz
• 显示CAN高和CAN低信号，以及两个信号之间的差
• 通过BNC连接的探头可检测外部信号（频率可达1MHz)
• 触发可配置为帧开始、帧结束、CAN错误、或者基于它们的CAN ID的单独的CAN帧
• 可用BNC接头触发外部测量设备
• 原始CAN帧描述

• 从记录的信号踪迹中解码CAN帧
• 用报告功能显示解码CAN帧的各种属性和测量数据
• 当前显示可保存为位图截屏
• 存储器深度可设置到64kS
• 记录的样本数据可保存为CSV文件
• 扩展的缩放功能
• 时间测量，分辨率可达50ns

货品清单：

• PCAN-Diag 2，塑料壳，存放在防震塑料盒内发运
• 配置软件PCAN-Diag Editor for Windows® 10, 8.1, 7 (32/64-bit)
• PCAN-Symbol Editor for Windows®符号编辑软件【详细说明】
• 转换软件PEAK-Converter for Windows® 10, 8.1, 7 (32/64-bit)
• 电池规格(4 x 1.5 V AA)
• Micro USB接头电缆
• 电源适配器
• PDF格式说明书
• 印刷版快速使用指引

货号：IPEH-002069-V2
